Descrição

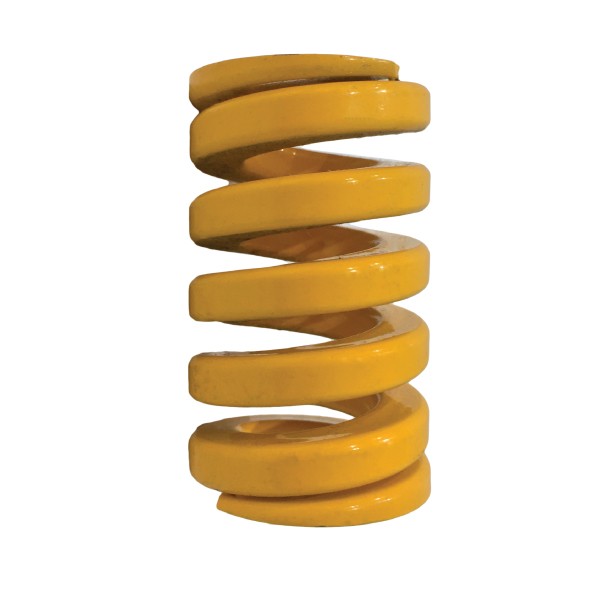

Liga de aço cromo de alta resistência à tração Seção transversal do arame otimizada Pontas com usinagem quadrada Garantem maior precisão de carga Tratadas por jato-percussão (aumenta a vida útil) Suportam cargas de choque e constantes deflexões à alta velocidade. Maior percurso disponível ao sólido. Observação: O diâmetro da haste (h) será sempre a metade do furo ( d ), com exceção das molas de 63 mm (h=38 mm)
Ø DIÂMETRO EXTERNO FURO 10MM/ Ø INTERNO DA HASTE 5MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
25 | 0604-36 | 228,2 | 6,2 |
32 | 0605-36 | 223,2 | 8 |
38 | 0606-36 | 225,2 | 9,5 |
44 | 0607-36 | 211,2 | 11 |
51 | 0608-36 | 214,5 | 13 |
64 | 0610-36 | 211,2 | 16 |
76 | 0612-36 | 207,1 | 19 |
305 | 0648-36 | 197,6 | 76 |
Ø DIÂMETRO EXTERNO FURO 12,5MM/ Ø INTERNO DA HASTE 6,3MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
25 | 0804-36 | 362,7 | 6,2 |
32 | 0805-36 | 351,2 | 8 |
38 | 0806-36 | 342 | 9,5 |
44 | 0807-36 | 333,3 | 11 |
51 | 0808-36 | 340,6 | 13 |
64 | 0810-36 | 339,2 | 16 |
76 | 0812-36 | 324,9 | 19 |
89 | 0814-36 | 319 | 22 |
305 | 0848-36 | 326,8 | 76 |
Ø DIÂMETRO EXTERNO FURO 16MM/ Ø INTERNO DA HASTE 8MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
25 | 1004-36 | 731,6 | 6,2 |
32 | 1005-36 | 712 | 8 |
38 | 1006-36 | 685 | 9,5 |
44 | 1007-36 | 669,9 | 11 |
51 | 1008-36 | 679,9 | 13 |
64 | 1010-36 | 659,2 | 16 |
76 | 1012-36 | 647,9 | 19 |
89 | 1014-36 | 649 | 22 |
102 | 1016-36 | 665,6 | 26 |
305 | 1048-36 | 638,4 | 76 |
Ø DIÂMETRO EXTERNO FURO 20MM/ Ø INTERNO DA HASTE 10MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
25 | 1204-36 | 1816,6 | 6,2 |
32 | 1205-36 | 1792 | 8 |
38 | 1206-36 | 1681,5 | 9,5 |
44 | 1207-36 | 1639 | 11 |
51 | 1208-36 | 1664 | 13 |
64 | 1210-36 | 1584 | 16 |
76 | 1212-36 | 1552,3 | 19 |
89 | 1214-36 | 1529 | 22 |
102 | 1216-36 | 1575,6 | 26 |
115 | 1218-36 | 1537 | 29 |
127 | 1220-36 | 1520 | 32 |
139 | 1222-36 | 1505 | 35 |
152 | 1224-36 | 1482 | 38 |
305 | 1248-36 | 1611,2 | 76 |
Ø DIÂMETRO EXTERNO FURO 25MM/ Ø INTERNO DA HASTE 12,5MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
32 | 1605-36 | 2995 | 8 |
38 | 1606-36 | 3287 | 9,5 |
44 | 1607-36 | 2684 | 11 |
51 | 1608-36 | 2697,5 | 13 |
64 | 1610-36 | 2576 | 16 |
76 | 1612-36 | 2485,2 | 19 |
89 | 1614-36 | 2431 | 22 |
102 | 1616-36 | 2503,8 | 26 |
115 | 1618-36 | 2485,3 | 29 |
127 | 1620-36 | 2460,1 | 32 |
139 | 1622-36 | 2441,6 | 35 |
152 | 1624-36 | 2413 | 38 |
178 | 1628-36 | 2371,6 | 44 |
203 | 1632-36 | 2397 | 51 |
305 | 1648-36 | 2348,4 | 76 |
Ø DIÂMETRO EXTERNO FURO 32MM/ Ø INTERNO DA HASTE 16MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
38 | 2006-36 | 5017,9 | 9,5 |
44 | 2007-36 | 4668,4 | 11 |
51 | 2008-36 | 4589 | 13 |
64 | 2010-36 | 4307,2 | 16 |
76 | 2012-36 | 4151,5 | 19 |
89 | 2014-36 | 3966,6 | 22 |
102 | 2016-36 | 4030 | 26 |
115 | 2018-36 | 4060 | 29 |
127 | 2020-36 | 3968 | 32 |
139 | 2022-36 | 3910 | 35 |
152 | 2024-36 | 3876 | 38 |
187 | 2028-36 | 3880,8 | 44 |
203 | 2032-36 | 3876 | 51 |
254 | 2040-36 | 3891,2 | 64 |
305 | 2048-36 | 3724 | 76 |
Ø DIÂMETRO EXTERNO FURO 40MM/ Ø INTERNO DA HASTE 20MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
51 | 2408-36 | 8164 | 13 |
64 | 2410-36 | 7792 | 16 |
76 | 2412-36 | 7201 | 19 |
89 | 2414-36 | 7062 | 22 |
102 | 2416-36 | 7306 | 26 |
115 | 2418-36 | 7105 | 29 |
127 | 2420-36 | 7072 | 32 |
139 | 2422-36 | 6220 | 35 |
152 | 2424-36 | 6384 | 38 |
178 | 2428-36 | 6571 | 44 |
203 | 2432-36 | 6732 | 51 |
254 | 2440-36 | 6848 | 64 |
305 | 2448-36 | 6672,8 | 76 |
Ø DIÂMETRO EXTERNO FURO 50MM/ Ø INTERNO DA HASTE 25MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
64 | 3210-36 | 11344 | 16 |
76 | 3212-36 | 10868 | 19 |
89 | 3214-36 | 10450 | 22 |
102 | 3216-36 | 10530 | 26 |
115 | 3218-36 | 10208 | 29 |
127 | 3220-36 | 10112 | 32 |
139 | 3222-36 | 10010 | 35 |
152 | 3224-36 | 9082 | 38 |
178 | 3228-36 | 9340 | 42 |
203 | 3232-36 | 9537 | 51 |
254 | 3240-36 | 9792 | 64 |
305 | 3248-36 | 9652 | 76 |
Ø DIÂMETRO EXTERNO FURO 63MM/ Ø INTERNO DA HASTE 38MM | |||
Comp. | Código | Carga (N) | Deflexão(mm) |
76 | 4012-36 | 14756 | 15,5 |
89 | 4014-36 | 19040 | 20 |
102 | 4016-36 | 21449 | 30,7 |
115 | 4018-36 | 21640 | 34,9 |
127 | 4020-36 | 21470 | 38 |
152 | 4024-36 | 21618 | 47,2 |
178 | 4028-36 | 21427 | 55,8 |
203 | 4032-36 | 21838 | 64,8 |
254 | 4040-36 | 22802 | 86,7 |
305 | 4048-36 | 23043 | 105,7 |
